ロール水平調整用水準器 （ロール軸調整水準器）
ロール状製品を扱う印刷機等は印字に関わるプロセス技術は勿論ですが紙類などの搬送系も重要視されます。搬送系は駆動部とローラーからなっており、特に搬送ローラーは送りの精度に直接影響を与えます。
ロールは紙、ビニールシート、鋼帯等の製造ラインに平行ロールとして多用されていますがロール軸の水平精度が悪いと搬送ジャムなどトラブルの発生要因となります。つまり、紙、ビニールシート、鋼帯類が左右に流れ、ロール状製品がきれいに巻き取れずに製品品質を落としてしまいます。場合によっては廃棄しなければなりません。
それを防止する為の水平調整用に水準器を水平ロールの上に載せられるようにしたものです。
Features 特徴
01 水平ロールの水平調整用として使用する
02 φ40～φ200までの径のロールに対応可能
03 専用冶具(※)により安定したロール水平角度測定が可能
※補足説明参照
04 角度測定範囲 2軸：±0.3度、1軸±1.0度
Supplementary explanation 補足説明
以下に印刷装置の搬送用ローラーにおける「ロール軸のズレ」について示します。
Feature0 3で示されたロール軸の安定した測定、デジタル水準器の設置について
以下に示します。

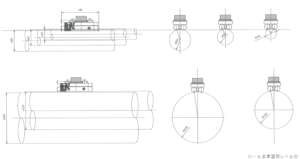

ロール軸調整水準器は、デジタル水準器で使用しているセンサを専用冶具の中心に保持した構成に
なっています。専用冶具の底面にはSUS製の円筒を2本配置しており、上図のように測定対象の
ロール上面に置くことでロール軸とデジタル水準器治具の接面円筒軸が平行に配置されるため、
ロール軸の安定した水平角度測定が可能となります。
Spec 仕様
●2軸仕様
| 項目 | 内容 | |
|---|---|---|
| センサー部 | リニアー角度出力 | X方向 ±0.3° (deg) Y方向 ±0.3° (deg) |
| 計測分解能 | 0.0002° (deg) 以下 | |
| ゼロ点繰り返し精度 | ±0.001° (deg) 以下 | |
| 応答速度 | 50ms以下 | |
| 使用温度 | −10℃〜＋50℃ | |
| 本体部 | マイコン | 8bitマイコン |
| A/D部 | 14bit | |
| 計測範囲 | ±0.3° (deg) | |
| A/D分解能 | 0.000025° (deg) | |
| 表示範囲 | 0.0001° (deg) | |
| 合格範囲設定範囲 | 0.0001° (deg) | |
| レンジ切り替え | 0.01 / 0.001 / 0.0001 | |
| OVER表示 | 0.3deg以上 | |
| 機能 | 計測時間範囲 | 0〜99分（単位は秒） |
| センサー接続数 | 1CH | |
| 表示部 | グラフィックLCD 160✕160ドット LEDバックライト付 |
|
| 電源 | 専用ACアダプター DC6V 2A 単3乾電池（1.5V）4本（単3ニッケル水素充電池も可） |
|
| 外形寸法 | モニター部 | H180✕W100✕D45 (mm) |
| センサー部 | Φ50✕23.5mm (100g) | |
| ケーブル | 標準 2m |
●1軸仕様
| 項目 | 内容 | |
|---|---|---|
| センサー部 | リニアー角度出力 | ±1.0° (deg) |
| 計測分解能 | 0.0002° (deg) 以下 | |
| ゼロ点繰り返し精度 | ±0.005° (deg) 以下 | |
| 応答速度 | 50ms以下 | |
| 使用温度 | −10℃〜＋50℃ | |
| 本体部 | 制御方式 | 16bitマイコン (H8/300) |
| A/D部 | 14bit | |
| 計測範囲 | ±1.0° (deg) | |
| A/D分解能 | 0.000025° (deg) | |
| 表示範囲 | 0.0001° (deg) | |
| レンジ切り替え | 0.01 / 0.001 / 0.0001 | |
| 設定値の記憶 | EEPROM | |
| 停電保証 | スーパーキャパシタ & EEPROM | |
| データーメモリ | 100データ/1ファイル MAX10ファイル | |
| 外部I/F | USB 1.0 | |
| 機能 | センサー接続数 | 1軸1CH |
| 表示部 | 160✕160ドット LCD |
|
| 動作温度/湿度 | 0℃～50℃ / 20%～80%結露無きこと | |
| 保管温度/湿度 | -20℃～80℃ / 20%～80%結露無きこと | |
| 電源 | 専用ACアダプター DC6V 2A 単3乾電池（1.5V）4本（単3ニッケル水素充電池も可） |
|
| 外形寸法 | モニター部 | H140✕W205✕D50 (mm) |
